انواع بال میل و کاربرد هر کدام در صنعت
انواع بال میل و بررسی کامل کاربرد هر کدام
بال میل (Ball Mill) یکی از مهمترین دستگاههای خردایش در صنایع معدنی و تولید مواد پودری است. این دستگاه با استفاده از چرخش یک استوانه فلزی و برخورد گلولههای فولادی با مواد، عملیات خردایش و آسیاب را انجام میدهد.
انتخاب نوع بال میل تأثیر مستقیمی بر راندمان تولید، اندازه ذرات خروجی، مصرف انرژی و هزینه نگهداری دارد. به همین دلیل در طراحی خطوط تولید صنعتی، شناخت دقیق انواع بال میل اهمیت زیادی دارد.
به طور کلی بال میلها از نظر نحوه عملکرد و شرایط فرآیند به چند دسته اصلی تقسیم میشوند که مهمترین آنها عبارتاند از:
- بال میل خشک (Dry Ball Mill)
- بال میل تر (Wet Ball Mill)
- بال میل پیوسته (Continuous Ball Mill)
- بال میل بچ یا ناپیوسته (Batch Ball Mill)
در ادامه هر یک از این مدلها را دقیقتر بررسی میکنیم.
اجزای اصلی بال میل
1. مخزن (Shell)
بدنه اصلی دستگاه که معمولاً از فولاد مقاوم ساخته میشود و محل انجام عملیات خردایش است.
2. گلولههای فولادی
عامل اصلی خردایش که در سایزهای مختلف استفاده میشوند.
3. گیربکس بال میل
گیربکس یکی از حیاتیترین قطعات بال میل است که وظیفه انتقال قدرت و کنترل سرعت چرخش را بر عهده دارد.
4. موتور الکتریکی
تأمینکننده نیروی محرکه دستگاه
ویژگیهای گیربکس بال میل:
تحمل گشتاور بالا
عملکرد پیوسته و طولانیمدت
کاهش استهلاک موتور
افزایش راندمان دستگاه

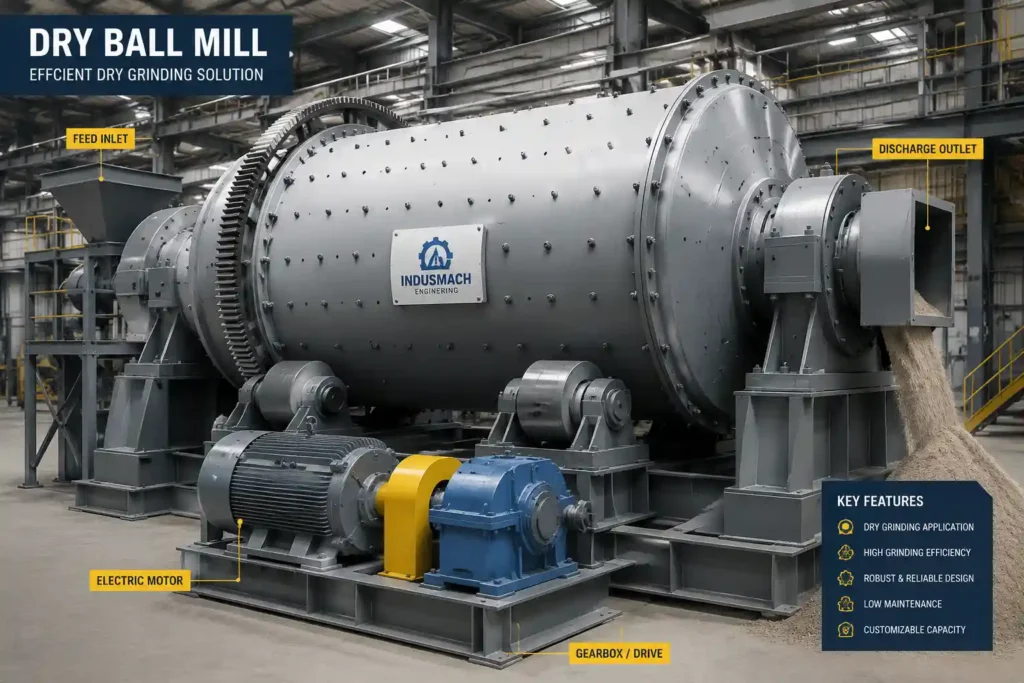

بال میل خشک (Dry Ball Mill)
بال میل خشک یکی از رایجترین انواع آسیاب صنعتی است که در آن فرآیند خردایش بدون استفاده از آب یا مایع انجام میشود. در این دستگاه، مواد اولیه به همراه گلولههای فولادی داخل محفظه آسیاب قرار گرفته و با چرخش استوانه، برخورد گلولهها باعث خرد شدن مواد میشود.
در این نوع بال میل، محصول نهایی به صورت پودر خشک از دستگاه خارج میشود.
ساختار دستگاه
بال میل خشک معمولاً از بخشهای زیر تشکیل شده است:
- پوسته یا سیلندر فولادی
- لاینرهای مقاوم به سایش
- گلولههای فولادی یا سرامیکی
- سیستم انتقال قدرت
- ورودی مواد
- خروجی مواد
- سیستم انتقال پودر
مهمترین کاربردها
بال میل خشک در بسیاری از صنایع کاربرد دارد، از جمله:
- کارخانههای سیمان
- تولید آهک و گچ
- صنایع نسوز
- تولید پودرهای معدنی
- آسیاب سنگ آهک و دولومیت
مزایای بال میل خشک
- عدم نیاز به مصرف آب
- مناسب برای تولید پودر خشک
- نگهداری سادهتر نسبت به مدل تر
- مناسب برای مناطق کمآب
محدودیتها
- تولید گرد و غبار در محیط
- احتمال افزایش دمای مواد در فرآیند
- در برخی مواد راندمان کمتر نسبت به آسیاب تر
به همین دلیل در بسیاری از خطوط صنعتی از سیستم غبارگیر و سیکلون در کنار این دستگاه استفاده میشود.
بال میل تر (Wet Ball Mill)
بال میل پیوسته برای خطوط تولیدی طراحی شده است که نیاز به کارکرد مداوم و ظرفیت بالا دارند. در این سیستم، مواد اولیه به طور مداوم وارد آسیاب شده و محصول به صورت مداوم از خروجی خارج میشود.
در این نوع آسیاب، فرآیند خردایش بدون توقف انجام میشود و دستگاه میتواند به صورت ۲۴ ساعته کار کند.
نحوه عملکرد
در بال میل پیوسته:
- مواد از طریق فیدر وارد دستگاه میشوند
- در طول مسیر داخل آسیاب خرد میشوند
- مواد آسیاب شده از انتهای دستگاه خارج میشوند
در برخی طراحیها، آسیاب دارای چند محفظه خردایش با اندازه گلولههای متفاوت است تا فرآیند آسیاب به صورت مرحلهای انجام شود.
کاربردهای صنعتی
بال میل پیوسته معمولاً در صنایع بزرگ استفاده میشود مانند:
- کارخانههای سیمان
- تولید پودرهای معدنی در مقیاس صنعتی
- خطوط فرآوری مواد معدنی
- صنایع شیمیایی بزرگ
مزایا
- ظرفیت تولید بسیار بالا
- مناسب برای خطوط تولید صنعتی
- کاهش توقف خط تولید
- راندمان مناسب در تولید انبوه
محدودیتها
- هزینه اولیه بالاتر
- نیاز به طراحی دقیق خط تولید
- انعطافپذیری کمتر برای تغییر محصول
بال میل پیوسته (Continuous Ball Mill)
بال میل پیوسته برای خطوط تولیدی طراحی شده است که نیاز به کارکرد مداوم و ظرفیت بالا دارند. در این سیستم، مواد اولیه به طور مداوم وارد آسیاب شده و محصول به صورت مداوم از خروجی خارج میشود.
در این نوع آسیاب، فرآیند خردایش بدون توقف انجام میشود و دستگاه میتواند به صورت ۲۴ ساعته کار کند.
نحوه عملکرد
در بال میل پیوسته:
- مواد از طریق فیدر وارد دستگاه میشوند
- در طول مسیر داخل آسیاب خرد میشوند
- مواد آسیاب شده از انتهای دستگاه خارج میشوند
در برخی طراحیها، آسیاب دارای چند محفظه خردایش با اندازه گلولههای متفاوت است تا فرآیند آسیاب به صورت مرحلهای انجام شود.
کاربردهای صنعتی
بال میل پیوسته معمولاً در صنایع بزرگ استفاده میشود مانند:
- کارخانههای سیمان
- تولید پودرهای معدنی در مقیاس صنعتی
- خطوط فرآوری مواد معدنی
- صنایع شیمیایی بزرگ
مزایا
- ظرفیت تولید بسیار بالا
- مناسب برای خطوط تولید صنعتی
- کاهش توقف خط تولید
- راندمان مناسب در تولید انبوه
محدودیتها
- هزینه اولیه بالاتر
- نیاز به طراحی دقیق خط تولید
- انعطافپذیری کمتر برای تغییر محصول
بال میل بچ (Batch Ball Mill)
بال میل بچ یا ناپیوسته دستگاهی است که در آن فرآیند آسیاب به صورت مرحلهای انجام میشود. در این روش، مواد اولیه در یک مرحله وارد دستگاه شده و پس از پایان فرآیند آسیاب، دستگاه تخلیه میشود.
این نوع آسیاب بیشتر در کارگاهها یا خطوط تولید با ظرفیت متوسط و کم استفاده میشود.
نحوه عملکرد
مراحل کار در بال میل بچ به صورت زیر است:
- بارگیری مواد و گلولهها
- بسته شدن درب دستگاه
- شروع فرآیند آسیاب
- توقف دستگاه پس از زمان مشخص
- تخلیه مواد آسیاب شده
کاربردهای رایج
- صنایع سرامیک
- تولید لعاب
- آزمایشگاههای صنعتی
- تولید مواد خاص با فرمولهای متفاوت
مزایای بال میل بچ
- کنترل دقیق زمان آسیاب
- امکان تولید محصولات متنوع
- مناسب برای تولید سفارشی
- هزینه اولیه کمتر نسبت به سیستم پیوسته
محدودیتها
- ظرفیت تولید کمتر
- نیاز به توقف دستگاه برای هر مرحله
- زمان تولید طولانیتر
📊 جدول مقایسه انواع بال میل
| نوع بال میل | مصرف آب | ظرفیت تولید | مناسب برای |
|---|---|---|---|
| خشک | ندارد | متوسط تا بالا | سیمان، آهک |
| تر | دارد | بالا | کنسانتره، سرامیک |
| پیوسته | بسته به نوع | بسیار بالا | خطوط صنعتی |
| بچ | بسته به نوع | پایین تا متوسط | تولید سفارشی |
