بال میل قلب عملکرد پایدار در فرآیند خردایش و آسیاب مواد معدنی

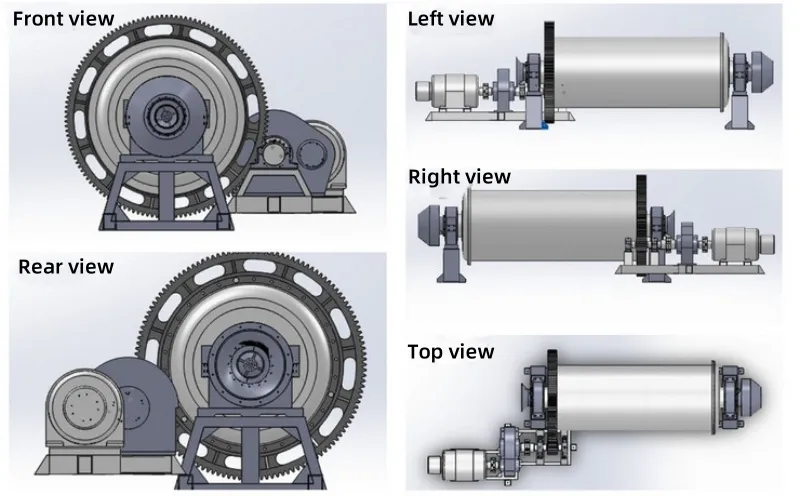

قطعات و اجزای بالمیل صنعتی
بالمیل صنعتی مجموعهای از قطعات مهندسیشده است که هرکدام نقشی کلیدی در کیفیت خردایش، راندمان عملیاتی و پایداری خط تولید ایفا میکنند. عملکرد صحیح این دستگاه تنها به ابعاد یا ظرفیت آن وابسته نیست، بلکه انتخاب، طراحی و هماهنگی اجزای داخلی و جانبی بالمیل تعیینکننده موفقیت فرآیند آسیاب است.
از پوسته و لاینرهای داخلی گرفته تا گلولههای آسیاب، سیستم انتقال نیرو، گیربکس بال میل و تجهیزات نگهدارنده، هر قطعه باید متناسب با نوع ماده معدنی، شرایط کاری (خشک یا تر)، میزان بارگذاری و سرعت دوران انتخاب شود. کوچکترین خطا در انتخاب یا طراحی یکی از این اجزا میتواند منجر به کاهش راندمان خردایش، افزایش مصرف انرژی، سایش زودهنگام قطعات و توقفهای پرهزینه تولید شود.
در این صفحه، با نگاهی کاملاً مهندسی و کاربردی، قطعات و اجزای اصلی بالمیل صنعتی را معرفی و بررسی میکنیم؛ بهگونهای که علاوه بر شناخت ساختاری هر قطعه، با نقش آن در عملکرد کلی دستگاه، معیارهای انتخاب و نکات مهم بهرهبرداری نیز آشنا شوید. این رویکرد به شما کمک میکند تا در زمان طراحی، خرید، تعمیر یا ارتقای بالمیل، تصمیمهایی دقیق، اقتصادی و متناسب با نیاز واقعی پروژه خود بگیرید.
تجربه نشان داده است که توجه به جزئیات فنی قطعات، نهتنها عمر مفید بالمیل را افزایش میدهد، بلکه باعث کاهش هزینههای نگهداری، بهبود یکنواختی محصول نهایی و افزایش ایمنی عملکرد دستگاه میشود؛ موضوعی که در صنایع معدنی، سیمان، فولاد و فرآوری مواد، اهمیت حیاتی دارد.

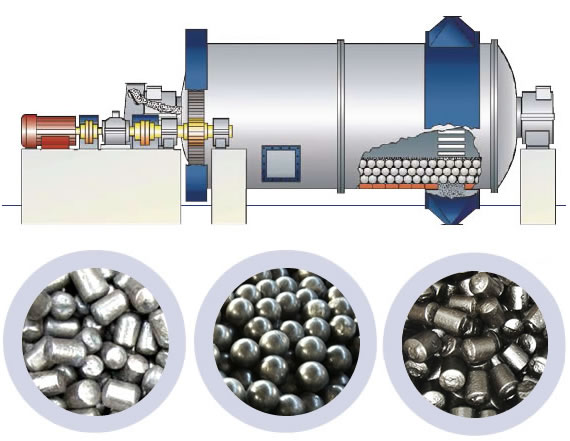

بررسی نقش طراحی و انتخاب اجزای بال میل، لاینر و گلوله آسیاب ، گیربکس و سیستم انتقال نیرو در عملکرد بال میل
نقش اجزای بالمیل در عملکرد و راندمان آسیاب
عملکرد واقعی بالمیل در شرایط عملیاتی، به نحوه تعامل قطعات بال میل در زمان بارگذاری، دوران و فرآیند خردایش وابسته است. هر یک از اجزای بال میل صنعتی بهصورت مستقیم یا غیرمستقیم بر راندمان آسیاب، مصرف انرژی و پایداری دستگاه تأثیر میگذارند و باید متناسب با شرایط کاری انتخاب شوند.
لاینر بال میل با شکل هندسی و نوع متریال خود، الگوی حرکت گلولهها را کنترل میکند و نقش تعیینکنندهای در میزان ضربه و سایش مواد دارد. انتخاب نادرست لاینر میتواند باعث کاهش راندمان خردایش و افزایش سایش پوسته شود.
در کنار آن، گلوله آسیاب بهعنوان عامل اصلی خردایش، باید از نظر سایز، توزیع و جنس با سختی ماده معدنی و ظرفیت بالمیل هماهنگ باشد تا خردایش یکنواخت و پایدار حاصل شود.
در بخش مکانیکی، گیربکس بال میل و مجموعه انتقال نیرو وظیفه تأمین گشتاور و حفظ دور چرخش مناسب پوسته را بر عهده دارند. عدم تطابق توان موتور و گیربکس با بار عملیاتی، منجر به افزایش تنشهای مکانیکی، لرزش و کاهش عمر سایر اجزای بال میل صنعتی میشود.
در نهایت، عملکرد بهینه بالمیل زمانی محقق میشود که تمامی قطعات بال میل با نگاه عملیاتی و بر اساس شرایط واقعی فرآیند طراحی، انتخاب و نگهداری شوند؛ رویکردی که باعث افزایش راندمان آسیاب، کاهش توقفات ناخواسته و بهینهسازی هزینههای بهرهبرداری خواهد شد.

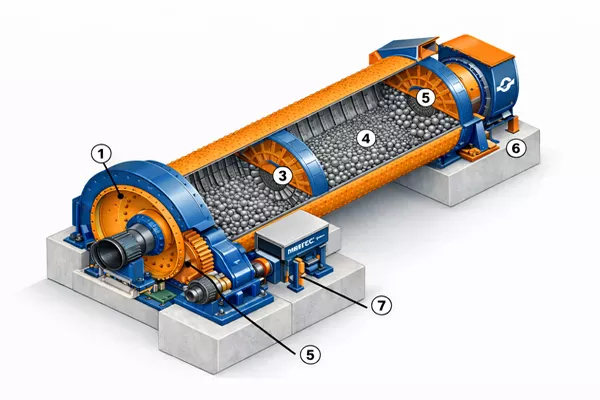

اجزای اصلی بالمیل و نقش هرکدام در عملکرد دستگاه
1. پوسته بالمیل (Shell)
پوسته بالمیل بدنه اصلی دستگاه است که کلیه بارهای استاتیکی و دینامیکی ناشی از وزن مواد، گلولهها و نیروی گریز از مرکز را تحمل میکند. این قطعه معمولاً از ورقهای فولادی آلیاژی با مقاومت بالا مانند ST52، A516 Gr.70 یا فولادهای کمآلیاژ مقاوم به ضربه ساخته میشود که توان تحمل تنشهای چرخهای و ارتعاشات مداوم را دارند.
ضخامت ورق پوسته بسته به قطر، طول بالمیل و ظرفیت کاری دستگاه تعیین میشود و معمولاً در بازه ۲۰ تا ۶۰ میلیمتر قرار دارد. انتخاب ضخامت نامناسب میتواند منجر به تغییر شکل موضعی، ترکهای خستگی و کاهش عمر مفید بالمیل شود. طراحی دقیق پوسته باید بر اساس محاسبات تنش، شرایط بارگذاری و نوع فرآیند (خشک یا تر) انجام گیرد.
2. لاینر بال میل (Liner)
لاینر بال میل بهعنوان پوشش داخلی پوسته، علاوه بر محافظت مکانیکی، نقش مهمی در کنترل الگوی حرکت گلولهها دارد. لاینرها معمولاً از فولادهای منگنزی، فولادهای آلیاژی مقاوم به سایش یا چدنهای آلیاژی خاص تولید میشوند که در برابر ضربه و سایش شدید مقاومت بالایی دارند.
طراحی پروفیل لاینر (صاف، موجدار، پلهای یا لیفتینگ) مستقیماً بر میزان پرتاب گلولهها و شدت خردایش اثر میگذارد. انتخاب صحیح لاینر بال میل باعث افزایش راندمان آسیاب، کاهش مصرف انرژی و افزایش عمر پوسته میشود.
3. گلوله آسیاب (Grinding Media)
گلوله آسیاب عنصر اصلی خردایش در بالمیل است و معمولاً از فولادهای پرکربن یا آلیاژی سختکاریشده تولید میشود. قطر گلولهها بسته به مرحله خردایش و سختی ماده معدنی انتخاب میشود و ترکیب صحیح سایزهای مختلف، باعث خردایش یکنواخت و پایدار میگردد.
انتخاب نامناسب گلوله آسیاب میتواند منجر به افزایش مصرف انرژی، سایش غیرعادی لاینر و کاهش کیفیت محصول نهایی شود. بررسی نرخ سایش و تنظیم دورهای بار گلولهها، بخش مهمی از بهرهبرداری بهینه بالمیل است.
4. سیستم خوراکدهی و تخلیه
سیستم خوراکدهی و تخلیه شامل ورودی مواد، دیافراگمها و خروجی محصول است که وظیفه تنظیم زمان ماند مواد در داخل بالمیل را بر عهده دارد. طراحی نادرست این بخش میتواند باعث انباشت مواد، افت راندمان و افزایش فشار بر اجزای مکانیکی شود.
5. یاتاقانها و تکیهگاهها
یاتاقانهای بالمیل معمولاً بهصورت یاتاقانهای لغزشی (Trunnion Bearing) یا در برخی طراحیها یاتاقانهای غلتشی انتخاب میشوند. کیفیت متریال یاتاقان و سیستم روانکاری، تأثیر مستقیمی بر کاهش اصطکاک، دمای کاری و عمر مفید شافت دارد
6. گیربکس بال میل و سیستم انتقال نیرو
گیربکس بال میل وظیفه انتقال گشتاور بالا در دور پایین را بر عهده دارد و معمولاً از نوع هلیکال یا هلیکال–پلانتری انتخاب میشود. انتخاب گیربکس باید بر اساس توان موتور، قطر بالمیل، وزن بار و ضریب سرویس انجام شود. عدم تطابق مشخصات گیربکس با شرایط کاری، باعث افزایش تنشهای مکانیکی و خرابی زودهنگام سیستم انتقال نیرو خواهد شد.
7. شاسی و فریم بالمیل
شاسی بالمیل از پروفیلها و ورقهای فولادی سنگین ساخته میشود و باید توان تحمل وزن کل دستگاه و ارتعاشات عملیاتی را داشته باشد. طراحی اصولی شاسی نقش مهمی در کاهش لرزش، افزایش ایمنی و پایداری نصب بالمیل دارد.
قطعات مصرفی و چرخه تعویض در بالمیل صنعتی
در ساختار قطعات بال میل صنعتی، برخی اجزا بهطور مستقیم در معرض ضربه و سایش شدید قرار دارند و بهعنوان قطعات مصرفی شناخته میشوند. لاینر بال میل، گلوله آسیاب، دیافراگمها و قطعات داخلی سیستم خوراکدهی و تخلیه بیشترین نرخ استهلاک را دارند.
انتخاب متریال مناسب برای این قطعات—مانند فولادهای آلیاژی مقاوم به سایش یا فولادهای منگنزی—تأثیر مستقیمی بر طول عمر آنها و کاهش هزینههای تعمیرات دارد. تدوین برنامه منظم پایش سایش و تعویض بهموقع قطعات مصرفی، از بروز توقفات ناگهانی و افت راندمان آسیاب جلوگیری میکند.
قطعات مصرفی و چرخه تعویض در بالمیل صنعتی
انتخاب قطعات بالمیل فرآیندی صرفاً مکانیکی نیست، بلکه نیازمند تحلیل دقیق شرایط عملیاتی است. عواملی مانند نوع و سختی ماده معدنی، دانهبندی خوراک ورودی، ظرفیت اسمی بالمیل، سرعت چرخش، نوع فرآیند (خشک یا تر) و توان سیستم انتقال نیرو باید همزمان در نظر گرفته شوند.
بهعنوان مثال، انتخاب نامناسب لاینر بال میل یا گلوله آسیاب میتواند الگوی حرکت گلولهها را مختل کرده و منجر به افزایش مصرف انرژی و کاهش راندمان خردایش شود. همچنین تطابق مشخصات قطعات با توان گیربکس بال میل نقش مهمی در پایداری عملکرد و افزایش عمر کل سیستم دارد.
اهمیت طراحی مهندسی و ساخت تخصصی قطعات بالمیل
طراحی مهندسی اصولی اجزای بال میل صنعتی، پایه عملکرد پایدار و اقتصادی دستگاه است. محاسبات دقیق تنش، انتخاب آلیاژ مناسب، طراحی پروفیلهای بهینه لاینر و تطبیق ابعاد قطعات با شرایط بارگذاری واقعی، همگی در افزایش عمر مفید تجهیزات مؤثرند.
ساخت تخصصی قطعات بالمیل بر اساس نیاز هر پروژه، امکان بهینهسازی فرآیند خردایش، کاهش نرخ سایش و کنترل هزینههای بهرهبرداری را فراهم میکند. این رویکرد بهویژه در پروژههای معدنی و صنعتی با شرایط کاری سخت، مزیت رقابتی قابلتوجهی ایجاد مینماید
تیم مهندسی متال ماشین پیش از طراحی و ساخت بالمیل، تمامی ابعاد فنی پروژه را بهصورت دقیق بررسی میکند.
تحلیل نوع ماده معدنی، ظرفیت موردنیاز، شرایط کاری و الزامات بهرهبرداری، مبنای تصمیمگیری در فرآیند طراحی است.
بر اساس این تحلیلها، مشخصات فنی ،گیربکس بال میل ، لاینر ، پوسته و گلوله بالمیل بهصورت اختصاصی و متناسب با نیاز هر پروژه تعیین میشود.
این رویکرد مهندسی، باعث دستیابی به حداکثر راندمان خردایش و افزایش عمر مفید تجهیزات میگردد.
متعهدیم هر بالمیل، دقیقاً مطابق شرایط واقعی پروژه شما طراحی و ساخته شود.
در متال ماشین، هیچ بالمیلی بهصورت آماده و کلی ساخته نمیشود.
تیم مهندسی ما ابتدا پروژه شما را بهطور کامل تحلیل میکند؛ از نوع ماده معدنی و ظرفیت تولید تا شرایط کاری خط.
بر اساس این بررسیها، بالمیل دقیقاً متناسب با نیاز واقعی پروژه شما طراحی و ساخته میشود.
برای ارتباط با متال ماشین لطفا فرم زیر را تکمیل کنید تا در سریعترین زمان ممکن کارشناسان ما با شما تماس بگیرند.
جمعبندی مهندسی قطعات و اجزای بالمیل صنعتی
عملکرد واقعی بالمیل صنعتی به هماهنگی دقیق میان قطعات بال میل بستگی دارد. انتخاب اصولی لاینر بال میل، گلوله آسیاب و سیستم انتقال نیرو، باعث بهبود راندمان خردایش، کاهش مصرف انرژی و دستیابی به دانهبندی یکنواخت محصول میشود.
طراحی مهندسی و استفاده از متریال مناسب در اجزای بال میل صنعتی، نقش مستقیمی در کاهش سایش، جلوگیری از خرابی زودهنگام و افزایش عمر مفید تجهیزات دارد. این موضوع بهویژه در خطوط تولید با شرایط کاری سخت، اهمیت دوچندان پیدا میکند.
در متال ماشین، قطعات و تجهیزات بالمیل بر اساس نیاز واقعی هر پروژه طراحی و ساخته میشوند. این رویکرد پروژهمحور، امکان تطبیق کامل مشخصات فنی با شرایط عملیاتی را فراهم کرده و هزینههای نگهداری و توقفات ناخواسته را به حداقل میرساند.
